Productintroductie: stappenmotoraandrijving in hoogspanning met digitale microstap

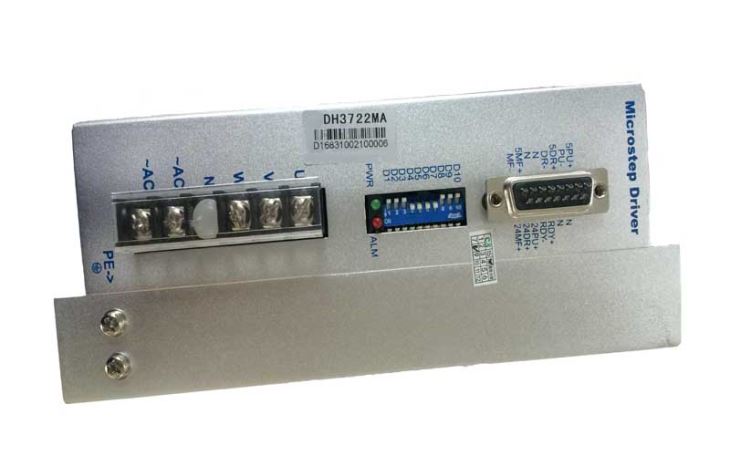

DH3722MA is de nieuwe generatie hoogwaardige, volledig digitale stepperaandrijving die is gebaseerd op 32-bits DSP met een geavanceerd algoritme. Het bereik van de voeding is AC110 ~ 220V. het kan frame 86-130 mm 3 fase stappenmotor aandrijven. Ultra lage ruis en hoge gladheid bij midden / lage snelheid, en hoog koppel bij hoge snelheid, die kan worden toegepast op verschillende snelheidsregelingstoepassingen. keur vlotte en nauwkeurige sinusvormige huidige vectorcontroletechnologie goed, die motor lage hitte maakt.

Producteigenschappen:

● nieuwe generatie 32bit DSP

● goede zachtheid, laag geluidsniveau, lage hitte

● ingebouwde microstapinstelling

● ingebouwde huidige instelling

● de stilstandstroom kan worden ingesteld op 50%

● Opto-geïsoleerde differentiële pulsingang

● de responsfrequentie is maximaal 300 KHz

● overspanning, onder spanning, over huidige bescherming

● ondersteunt PU + DIR-pulsmodus en CW / CCW-pulsmodus

● Ondersteuning van 5V / 24V-signaalingang (PU DR MF)

Producttoepassingen:

Het kan worden gebruikt in verschillende soorten machines, zoals cnc-router, drijvende machine, verpakkingsmachine, 3D-printer, etiketteermachine, cnc-frees / draaibank, lasersnijmachine, enzovoort, de unieke functies maken het een ideale oplossing voor de toepassingen die weinig geluid, weinig trillingen, weinig warmte en hoge precisie vereisen

Montagemaat （eenheid ： mm）

Product functie:

Huidige instelling

IM (A)

1.2

1.5

2.0

2.3

2.5

3.0

3.2

3.6

4.0

4.5

5.0

5.3

5.8

6.2

6.5

7.0

UIT

Werkmodi

UIT: PU + DIR-pulsmodus

AAN: CW / CCW-pulsmodus ； opmerking ： stel de modus in na het uitschakelen

D10

UIT: ontvang externe puls

AAN: zelftest, na inschakelen, draait de motor met 30 RPM \

Microstep instelling

Pu / Rev

400

500

600

800

1000

1200

2000

3000

4000

5000

6000

10000

12000

20000

30000

60000

UIT

Interface beschrijving

Naam	Functie	Omschrijving
PWR	Power licht	Wanneer de stroom is ingeschakeld, brandt het groene lampje
ALARM	Overstroom / onder spanning / over voltage weergave licht	Als de omvormer Overstroom / onder spanning / overspanning het rode lampje brandt
24PU +	24Vpuls input VCC	Maak verbinding met 24V puls VCC (ondersteuning PLC 24V +)
5PU +	5V pulsingang VCC	Verbind met 5v puls VCC
PU	Pulsingang negatief	Pulssignaal: In de modus enkele puls (puls / richting), deze ingang vertegenwoordigt een pulssignaal, elke dalende flank actief. In CW / CCW-pulsmodus zijn 5PU en PU- CW-invoer
24DR +	24V richting invoer VCC	Maak verbinding met 24V puls VCC (ondersteuning PLC 24V +)
5DR +	5Vrichtingrichting VCC	Verbind met 5v puls VCC
DR-	Richting invoer negatief	DIR signaal: In single-pulse modus heeft dit signaal laag / hoog spanningsniveaus, die twee draairichtingen van de motor vertegenwoordigen; In CW / CCW-pulsmodus zijn 5DR en DR- CCW-invoer
24MF +	24V ingang VCC inschakelen	Verbind met + 24V signaalvoeding
5MF +	5V ingang VCC inschakelen	Verbind met + 5V signaalvoeding
MF	Schakel input negatief in	Signaal inschakelen: dit signaal wordt gebruikt om het stuurprogramma in / uit te schakelen. Hoog niveau voor het inschakelen van de bestuurder en laag niveau voor het uitschakelen van de bestuurder. Meestal ONVERBONDEN (INGESCHAKELD).
RDY +	Drive ready signaaluitgang VCC	Drive gereed uitgangssignaal, indien geen fout, deze uitgang is uit, indien fout, de uitgang is ingeschakeld. na inschakelen, het alarmlampje brandt 10 ms en de RDY + / RDY brandt ook (10 ms)
RDY-	Drive gereed signaaluitgang negatief	RDY +, RDY- uitgangsstroom is 50MA, de maximale spanning is 50VDC
AC	Ingang voor wisselstroomvoeding	AC110-220V, het maximale ingangsvermogen is AC240V
N	NC
U	Motor U	Motor U,
V	Motor V	Motor V
w	Motor W	Motor W

!Notitie

A: Sluit de voeding correct aan, mag 240VAC niet overschrijden

B: Bewaar de pulskabel van de motorkabel en de voedingskabel in het geval van interferentie

C: Als het alarmlampje brandt, controleer dit dan als het is uitgeschakeld

a: het bereik van de voeding is 110V - 220VAC of niet? b: is er een tekort aan motordraad of anderen?

Product Service:

ECON biedt technische service van begin tot eind en biedt een jaar garantie. Elk probleem, kan een e-mail sturen naar onze technisch ingenieur en verkoop, of rechtstreeks chatten op onze website.
