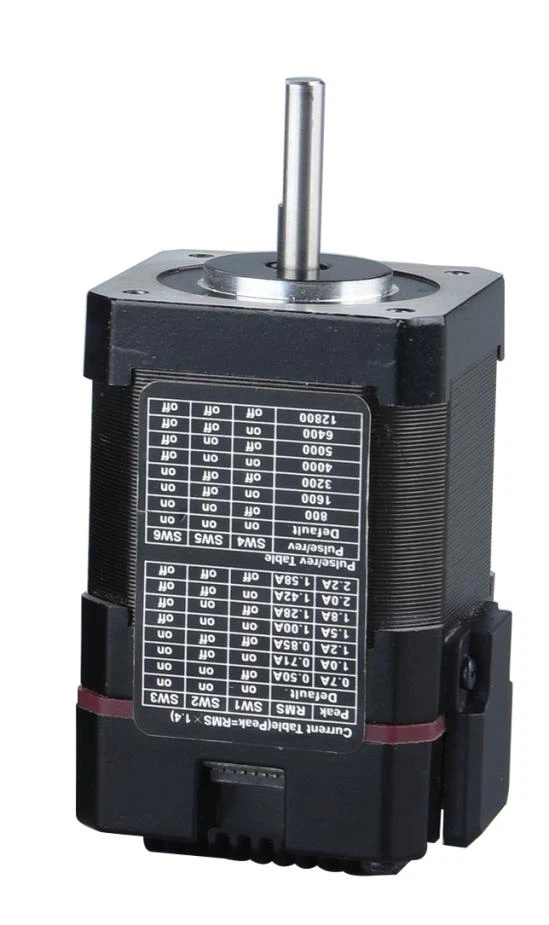

Uitgerust met een professionele fabriek met geïntegreerde open lus stappenmotoraandrijving, is het een toonaangevende fabrikant en leverancier van RS485 nema17 geïntegreerde stappenmotordrivers met gesloten lus.

Producteigenschappen

●Nieuwe 32-bits DSP-technologie

●Lage trillingen, laag geluidsniveau, soepele werking

●Automatische instelfunctie voor het inschakelen van parameters

●Variabele stroomregeling vermindert de warmteontwikkeling van de motor aanzienlijk.

●Automatische halvering van de stroom in rust

●Kan een 4,6,8-kabelsleepfase-stappenmotor aandrijven

●Foto-elektrische isolatie van signaalingang met één uiteinde (linkerlimiet, nul terug, rechterlimiet)

●Standaardmodel BUS RS485-busprotocol

●De huidige instelling is handig en kan worden geselecteerd tussen 0.1-2.2 A

●Adresnummers ingesteld op 1-16

●Het heeft de beveiligingsfuncties van overspanning, onderspanning en overstroom

Productparameters

Euitleg	IRO42
	Minimale waarde	Typische waarde	Maximale waarde	Eenheid
Continue uitgangsstroom	0.1	-	2.2	A
Voedingsspanning (DC)	12	24	32	Vdc
Stuursignaal ingangsstroom	6	10	16	mA
Stuursignaalingang Spanning	-	5	-	Vdc
Overspanningspunt	35	36	37	Vdc
Stapfrequentie	1	-	1000	KHz
Isolatieweerstand	100			MΩ

Productdimensie

IRO42

Instelling productonderverdeling

Onderverdeling instelling
Puls/Omw	S1	S2	S3	S4
Standaard	op	op	op	op
800	uit	op	op	op
1600	op	uit	op	op
3200	uit	uit	op	op
6400	op	op	uit	op
12800	uit	op	uit	op
25600	op	uit	uit	op
51200	uit	uit	uit	op
1000	op	op	op	uit
2000	uit	op	op	uit
4000	op	uit	op	uit
5000	uit	uit	op	uit
8000	op	op	uit	uit
10000	uit	op	uit	uit
20000	op	uit	uit	uit
40000	uit	uit	uit	uit

Opmerking: dit is de driver op de motorafmeting, omdat we verschillende koppel-nema17 eenvoudige servomotoren kunnen kiezen om op de driver te installeren, dus we zullen een volledige tekening maken op basis van verschillende motoren. En hieronder geven we bijvoorbeeld twee modellen.

IRO42-04 specificaties van de aandrijfmotor en de karakteristieke curve van het motorkoppel en de frequentie

IRO42-04 torque

IRO42-08 aandrijfmotorspecificaties en motorkoppel-frequentiekarakteristiek

IRO42-08 torque
