Productspecificatie:

● Bedrijfsspanning ： DC-voedingsingang 15—50VDC, de aanbevolen voeding is 36VDC

● De maximale continue uitgangsstroom is 8,2 A, de piekstroom is 13 A

● Ondersteuning differentieel en enkele eindpuls + richtingscommando, ondersteuning positie / snelheid / koppelbesturingsmodus
● Gebruik geavanceerde magnetische georiënteerde besturingstechnologie (FOC) en PWM-besturingstechnologie voor ruimtevector (SVPWM)
● Keur geavanceerde geavanceerde huidige en veranderlijke frequentietechnologie goed, kan het motor verminderen en aandrijving en trillingen drijven.

● De microstap (puls / omwenteling) kan worden ingesteld door ProTuner of DIP-schakelaars, MAX 51200

● 0—5VDC analoge ingang voor snelheidsmodus, en ondersteuning IO snelheidsregeling functie (aangepast)

● Ondersteuning van overspanning, onderspanning, overstroom, overfoutbeveiliging
● Enkele / dubbele pulsmodus, puls geldig flank optioneel

● Ondersteuning RS232 seriële poort, maar moet een speciale USB-kabel gebruiken om aan te passen
● Werk soepel, hoog koppelvermogen bij gemiddelde / hoge snelheid; snelle reactie en lage verwarming, lage trillingen.

Producttoepassingen:

Succesvol geïmplementeerde IC57 geïntegreerde hybride servosystemen in verschillende apparatuur, zoals desktop CNC-routers, kleine CNC-frezen, lasersnijders / graveurs, tandheelkundige fabrieken, elektronische assemblage- en inspectieapparatuur, etiketteerapparatuur, pick & place-machines, XY-tafels

Producttechnische parameters:

Drive-model en selectietabel
Aandrijfmodel	IC57-10	IC57-22	IC57-30	3IC57-10	3IC57-15
Houdkoppel	1,0 nm	2.2Nm	3.0Nm	1,0 nm	1,5 nm
Max stroom	6A	6A	6A	5.6A	5.6A
Rijbesturingsprogramma	Vector FOC-regeling, snelle start-stoppunt PM-regeling, vermogenshoekregeling
Staphoek / Motor Polar	1.8º / 50 polair		1.2º / 50 polair
Toepassing aanbevelen	Medium-lage snelheid stabiel, hoge snelheid groot koppel, lage verwarming, kleine trillingen, anti-interferentie, goed EMC-effect
Spanning	15 ~ 50VDC, raden 36V aan
Overspanningsbeveiliging	68vdc ± 2
Bedieningsmodus	32-bit DSP vector closed loop control technologie
Puls MAX frequentie	500 KHz (standaard is 200 KHz)
Bescherming functie	Overstroom, overspanning, onderspanning, overfout alarm
Ingangssignaal	Puls, richting, differentiaal / single-end verbindingssignaal inschakelen, verbinding elektrisch compatibel 4.5 ~ 28vdc, geen noodzaak om externe eindstroomweerstand aan te sluiten
Uitgangssignaal	Alarm / plaats OC-signaaluitgang, 100mA-uitgang, moet pull-up weerstand aansluiten, MAX pull-up spanning 24Vdc
Positie foutcontrole nauwkeurigheid	± 1 puls
Micro-stap	Standaard 1600 / rev, micro-step ingesteld door ProTuner of DIP-schakelaars (200-51200)

Product Micro-Step instelling:

Puls / REV-tabel

Pul / REV	SW1	SW2	SW3	SW4
Standaard	OP	OP	OP	OP
800	UIT	OP	OP	OP
1600	OP	UIT	OP	OP
3200	UIT	UIT	OP	OP
6400	OP	OP	UIT	OP
12800	UIT	OP	UIT	OP
25600	OP	UIT	UIT	OP
51200	UIT	UIT	UIT	OP
1000	OP	OP	OP	UIT
2000	UIT	OP	OP	UIT
4000	OP	UIT	OP	UIT
5000	UIT	UIT	OP	UIT
8000	OP	OP	UIT	UIT
10000	UIT	OP	UIT	UIT
20000	OP	UIT	UIT	UIT
40000	UIT	UIT	UIT	UIT

Micro-step (elektrische verhouding): wanneer SW1, SW2, SW3, SW4 is ingeschakeld, is de micro-step van de drive de interne standaard micro-step van de schijf, de standaardwaarde is 400PUL / REV, kan de verhouding worden ingesteld door ProTuner-software

SW5: Motor DIR, uit = CCW, aan = CW

SW6: Modusselectie, uit = FOC, het is vectorstroom variabele regelmodus, het is beter voor stabiele werking, groot koppeloutput, lage verwarmingseisen;

Aan = Lead, hoek van lead gesloten lus controle-algoritme, deze modus is beter voor snelle start-stop gelegenheid

Motorselectie

Product dimensie:

Aandrijfmodel	Motor lengte (mm)	Drive dikte (mm)	Geïntegreerde motoraandrijving (mm)
IC57-10	56	30.2	86.2
IC57-22	84	30.2	114.2
IC57-30	115	30.2	145,2
3IC57-10	56	30.2	86.2
3IC57-15	76	30.2	106.2

Product garantie:

Shenzhen ECON Technology Co., Ltd. garandeert haar producten tegen materiaal- en fabricagefouten gedurende een periode van 12 maanden vanaf de verzending uit de fabriek. Tijdens de garantieperiode zal ECON-technologie, naar eigen keuze, producten repareren of vervangen die defect bleken te zijn.

uitsluitingen

De bovenstaande garantie is niet van toepassing op producten die zijn beschadigd door onjuiste of onvoldoende behandeling door de klant, onjuiste of ontoereikende bedrading door de klant, ongeoorloofde wijziging of misbruik, of bediening die verder gaat dan de elektrische specificaties van het product en / of bediening buiten de milieuspecificaties voor het product .

Garantieservice verkrijgen

Om garantieservice te verkrijgen, moet een geretourneerd materiaalautorisatienummer (RMA) worden verkregen bij de klantenservice op e-mail: technical01@hybridservo.com voordat u het product retourneert voor service. Klant betaalt verzendkosten voor producten die zijn teruggestuurd naar ECON-technologie voor garantieservice, en ECON-technologie betaalt de producten terug aan de klant.

Garantiebeperkingen

ECON-technologie biedt geen andere garantie, expliciet of impliciet, met betrekking tot het product. ECON-technologie wijst specifiek de impliciete garanties van verkoopbaarheid en geschiktheid voor een bepaald doel af. Sommige rechtsgebieden staan geen beperkingen toe voor de duur en impliciete garantie, dus de bovenstaande beperking of uitsluiting is mogelijk niet op u van toepassing. Elke impliciete garantie van verkoopbaarheid of geschiktheid is echter beperkt tot de duur van 12 maanden van deze schriftelijke garantie.

Productbetaling en levering:

Ons bedrijf vraagt verschillende betalingswijzen aan, zoals T / T, L / C; voor sommige kleine kopers accepteren we Paypal, Western Union. We kunnen express, lucht- en zeevracht regelen, we hebben een professioneel team om logistiek af te handelen. De voorwaarden die we kunnen doen EXW, FOB, CFR, CIF, DDU enzovoort.

Populaire tags: nema23 eenvoudige servomotor geïntegreerd met aandrijving, fabrikant, leverancier, fabriek

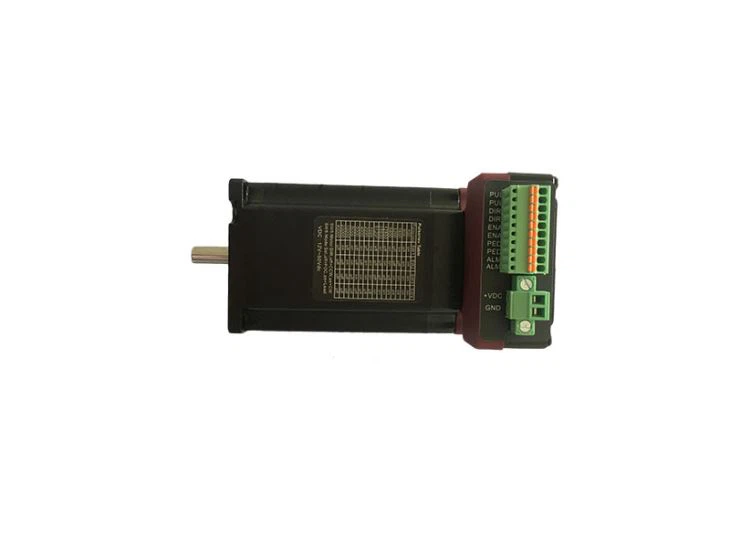

Nema23 Easy Servo Motor Integrated Met Drive
