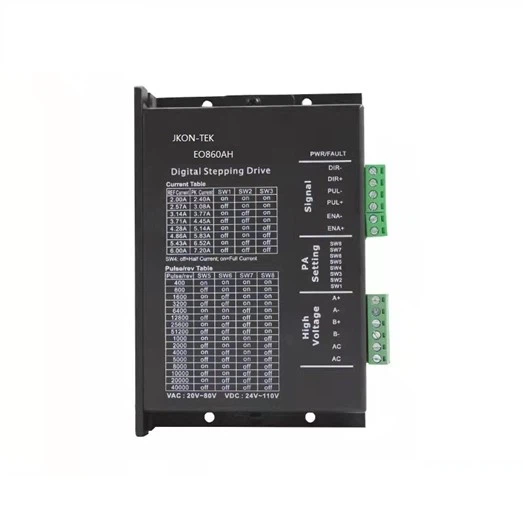

Productintroductie: 2-fase digitale Microstep stepperaandrijving met stroom onder 8.4A
ECON biedt tientallen modellen stappenmotoren. Van 2 fase tot 3 fase, DSP digital, 24--80 DC input of 24--80VAC input, en kan de juiste stappenaandrijvingen bieden om te voldoen aan de speciale behoeften van uw stappencontrolesystemen. De stepper-producten van ECON staan bekend om hun brede keuzes, uitstekende prestaties, eenvoudig te gebruiken, hoge betrouwbaarheid en lage kosten. De stappenaandrijvingen zijn gebruikt door duizenden OEM-klanten over de hele wereld uit veel industrieën, zoals CNC-machines, medische apparatuur, elektronica, halfgeleiders, verpakkingen, laboratoriumautomatisering.
De krachtige digitale stepperaandrijvingen uit de DH-serie zijn uitgerust met extra geluidsarm, zeer lage motorverwarming en ultra vloeiende motorbewegingen bij lage snelheid. Met prestaties en kosten in evenwicht
DH268 is de nieuwe generatie hoogwaardige, volledig digitale stepperaandrijving die is gebaseerd op 32-bits DSP met een geavanceerd algoritme. Het bereik van de voeding is DC24 ~ 80V. het kan frame 57 --- 86mm 2 fase stappenmotor aandrijven.
Ultra laag geluidsniveau en hoge gladheid bij gemiddelde / lage snelheid, en hoog koppel bij hoge snelheid, die kan worden toegepast op verschillende toepassingen voor snelheidsregeling. keur vlotte en nauwkeurige sinusvormige huidige vectorcontroletechnologie goed, die motor lage hitte maakt.
Producteigenschappen:
● nieuwe generatie 32bit DSP
● goede zachtheid, laag geluidsniveau, lage hitte
● ingebouwde microstapinstelling
● ingebouwde huidige instelling
● de stilstandstroom kan worden ingesteld op 50%
● Opto-geïsoleerde differentiële pulsingang
● de responsfrequentie is maximaal 300 KHz
● overspanning, onder spanning, over huidige bescherming
toepassingen
Het kan worden gebruikt in verschillende soorten machines, zoals een automaat. drijvende machine
3D-printer, etiketteermachine, medische machine, lasersnijmachine, enzovoort, zijn unieke eigenschappen maken het een ideale oplossing voor de toepassingen die weinig ruis, weinig trillingen, weinig warmte en hoge precisie vereisen
Montagemaat （eenheid ： mm）
Product functie:
Huidige instelling
Piekstroom (A) | RMS-stroom (A) | SW1 | SW2 | SW3 | SW4 |
1.4 | 1.0 | UIT | UIT | UIT | UIT |
1.8 | 1.3 | UIT | UIT | UIT | OP |
2.2 | 1.6 | UIT | UIT | OP | UIT |
2.8 | 2.0 | UIT | UIT | OP | OP |
3.4 | 2.4 | UIT | OP | UIT | UIT |
3.8 | 2.7 | UIT | OP | UIT | OP |
4.2 | 3.0 | UIT | OP | OP | UIT |
4.6 | 3.3 | UIT | OP | OP | OP |
5.2 | 3.7 | OP | UIT | UIT | UIT |
5.6 | 4.0 | OP | UIT | UIT | OP |
6.0 | 4.3 | OP | UIT | OP | UIT |
6.4 | 4.6 | OP | UIT | OP | OP |
7.0 | 5.0 | OP | OP | UIT | UIT |
7.4 | 5.3 | OP | OP | UIT | OP |
7.8 | 5.6 | OP | OP | OP | UIT |
8.4 | 6.0 | OP | OP | OP | OP |
Stilstand huidige instelling
SW4 ： UIT = Halfstroom
AAN = volledige stroom
Microstep instelling
Pul / rev | SW5 | SW6 | SW7 | SW8 |
200 | OP | OP | OP | OP |
400 | OP | OP | OP | UIT |
800 | OP | OP | UIT | OP |
1000 | OP | OP | UIT | UIT |
1600 | OP | UIT | OP | OP |
2000 | OP | UIT | OP | UIT |
3200 | OP | UIT | UIT | OP |
4000 | OP | UIT | UIT | UIT |
5000 | UIT | OP | OP | OP |
6400 | UIT | OP | OP | UIT |
8000 | UIT | OP | UIT | OP |
10000 | UIT | OP | UIT | UIT |
12800 | UIT | UIT | OP | OP |
20000 | UIT | UIT | OP | UIT |
25600 | UIT | UIT | UIT | OP |
40000 | UIT | UIT | UIT | UIT |
Interface beschrijving
Naam | Functie | Omschrijving |
PWR | Power licht | Wanneer de stroom is ingeschakeld, brandt het groene lampje |
ALARM | Overstroom / onder spanning / over voltage weergave licht | Als de drive Overstroom / onder spanning / overspanning is, is het rode lampje aan |
PU + | Pulsingang positief | Pulssignaal: in de modus enkele puls (puls / richting) vertegenwoordigt deze ingang het pulssignaal, elke vallende rand actief; 4-5V voor hoog niveau, 0-0.5V voor laag niveau Serie sluit weerstanden voor stroombegrenzing bij gebruik van + 12V of + 24V. (moet 1k weerstand verbinden voor + 12V, 2k voor + 24V) |
PU | Pulsingang negatief | Pulssignaal: in de modus enkele puls (puls / richting) vertegenwoordigt deze ingang het pulssignaal, elke vallende rand actief; 4-5V voor hoog niveau, 0-0.5V voor laag niveau |
DR + | Richting invoer positief | DIR-signaal: in single-pulse-modus heeft dit signaal lage / hoge spanningsniveaus, vertegenwoordigen twee draairichtingen van de motor; Serie sluit weerstanden voor stroombegrenzing bij gebruik van + 12V of + 24V. (moet 1k weerstand verbinden voor + 12V, 2k voor + 24V) |
DR- | Richting invoer negatief | DIR-signaal: in single-pulse-modus heeft dit signaal lage / hoge spanningsniveaus, vertegenwoordigen twee draairichtingen van de motor; |
MF + | Schakel input positief in | Signaal inschakelen: dit signaal wordt gebruikt om het stuurprogramma in / uit te schakelen. Hoog niveau voor het inschakelen van stuurprogramma en laag niveau voor het uitschakelen van het stuurprogramma. Meestal ONVERBONDEN (INGESCHAKELD). Serie sluit weerstanden voor stroombegrenzing bij gebruik van + 12V of + 24V. (moet 1k weerstand verbinden voor + 12V, 2k voor + 24V) |
MF | Schakel input negatief in | Signaal inschakelen: dit signaal wordt gebruikt om het stuurprogramma in / uit te schakelen. Hoog niveau voor het inschakelen van de bestuurder en laag niveau voor het uitschakelen van de bestuurder. Meestal ONVERBONDEN (INGESCHAKELD). |
V- | Opgenomen vermogen COM | DC24-80V |
V + | Opgenomen vermogen VCC | |
A +, AC, A- | Motor A fase | Verbind met motor A fase, AC verbind met de motor A fase middenleiding |
B +, BC, B- | Motor B-fase | Verbind met motor B fase, BC verbind met de motor B fase middelste kabel |
!Notitie
A: Sluit de voeding correct aan, mag 80VDC niet overschrijden
B: Als het stuursignaal (PU, DR, MF) hoger is dan 5V, sluit u weerstanden aan (op de PU +, DR +, MF + -klemmen) voor stroombegrenzing.
C: Als het alarmlampje brandt, controleer dit dan als het is uitgeschakeld
a: het bereik van de voeding is 24V - 80VDC of niet? b: is er een tekort aan motordraad of anderen?
