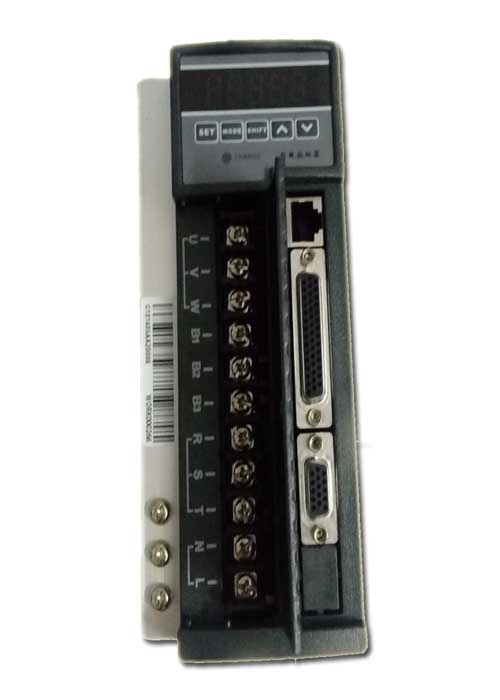

Productintroductie: Algemene AC-servoaandrijving kan worden gebruikt met een AC-servomotorbereik van 100W ~ 3.8KW
ECON G-serie servosysteem (servoaandrijving en servomotor) gebruiken de nieuwe digitale signaalprocessor (DSP) en intelligente voedingsmodule (IPM), geavanceerd optimalisatiebesturingsalgoritme kan nauwkeurige regeling van koppel, snelheid en positie bereiken, ondersteunt CANopen, standaard Modbus-communicatie protocol, het servomotor vermogensbereik is 0,1 kW ~ 3,8 kW.
Technische parameter:
● Vermogensbereik: 0,1 kW ~ 3,8 kW
● Ingangsspanning: eenfase of drie fasen 220VAC (-15 ~ + 10%), 50 ~ 60Hz
● Regelmodus: positieregeling, snelheidsregeling, koppelregeling
● Encodertype: 2500 lineaire incrementele optische encoder (provinciale lijn / niet-provinciale lijn), 1024 draad roterende encoder
● Communicatiemodus: RS485, RS232, CANopen, standaard MODBUS-communicatieprotocol
● Input- en output-punten: IO kan worden geprogrammeerd om de positieve en negatieve logische instellingen te ondersteunen, 8 input ondersteunt 16 soorten functies die elke functie van de positioneringsfunctie kunnen worden uitgevoerd, 4 output-ondersteuning voor 10 soorten functies die kunnen worden uitgevoerd op 1 manieren
● Bediening en weergave: 5 digitale buis, 5 toetsen of handbedieningspaneel
● Bewakingsfunctie: om positie, snelheid, stroom, spanning, invoer en uitvoer te bieden, enzovoort, tot 30 soorten statusbewaking
Kenmerken:
● Met behulp van een nieuwe digitale signaalprocessor (DSP) en intelligente voedingsmodule (IPM), geavanceerd besturingsalgoritme, om een zeer nauwkeurige regeling van synchrone motor met permanente magneet te bereiken
● De combinatie van intelligent PID-besturingsalgoritme en PDFF-controller verbetert de snelheid en nauwkeurigheid van positie- en snelheidsregeling.
● Het kerffilter kan worden gebruikt om de volgende prestaties te verbeteren, het geluid te verminderen en het verlies van de machine te verminderen.
● Het uitgangssignaal van de encoder wordt ondersteund bij elke frequentieverdelingsverhouding, die nauwkeuriger is.
● Ondersteunt lastverstoring waarnemer, kan voorwaartse koppel en voorwaartse compensatie dragen, dynamische reactie van het systeem verbeteren
● 6 Inertia-identificatie en automatische versterkingsfunctie vereenvoudigen het foutopsporingsproces van het systeem.
● De temperatuur van de ventilatorschakelaar kan worden ingesteld op basis van de behoefte van de locatie om luchtkoeling te openen, om milieubescherming en een meer kosteneffectieve toepassing te bieden
● Ondersteuning van foutopsporingssoftware, analyse van mechanische kenmerken, parameterinstelling, monitoring en andere functies, eenvoudig te bedienen
● De configuratie van het handbediende bedieningspaneel, parameterinstellingen en systeemopsporing is handiger en sneller
Model | ECN-GA3202 | ECN-GA3204 / GA3207 | ECN-GA3210 / GA3215B | ECN-GA3215BF | ECN-GA3220B | ECN-GA3230B | |
Nominaal uitgangsvermogen | 100W-200W | 400W-750W | 1KW-1.5KW | 1.5KW-2.3KW | 2.3KW-3.0KW | 3.0KW-3.8KW | |
Ingangsvermogen | Driefasige AC220V (-15% tot + 10%), 50-60Hz / eenfase AC220V (-15% tot + 10%), 50-60Hz | ||||||
Specificatie van encoder | Incrementele encoder (2500ppr, 5V) | ||||||
Bedieningsmodus | 1. Position Control Mode 2, Pulse Speed Control Mode 3, CAN Control Mode4, 485 Control Mode 5 en 232 Control Mode 2. 1. Positiebesturingsmodus 2, snelheidsbesturingsmodus 3, CAN-besturingsmodus4, 485 besturingsmodus 5 en 232 besturingsmodus | ||||||
Regeneratieve rem | extern | Intern of extern | Intern of extern | ||||
Besturingskenmerken | Snelheid Frequentiebereik | ≥200HZ | |||||
Snelheid fluctuatie snelheid: | ＜ ± 3% (belastingschommeling 0-100%); ＜ ± 2% (vermogen -15% tot + 10%) (bij nominale snelheid) | ||||||
Snelheidsverhouding | 1: 5000 | ||||||
Puls frequentie | ≤500KHz | ||||||
Positiecontrole | Invoer modus | ① Puls + richting ② CW-puls + CCW-puls ③ A / B kwadratuurpuls | |||||
Elektronisch schakelmechanisme | Instelbereik: 1-9999 ／ 1-9999 | ||||||
Feedbackpuls | Regelbaar volgens het aantal encoderdraden | ||||||
Soort feedback | Feedback van incrementele pulsgever op motoras | ||||||
Type parameterinstelling | Knop op stuurprogramma of vanaf de pc | ||||||
Toepasbare lasttraagheid | Minder dan 3 keer van de traagheid van de motor | ||||||
Regeneratief remtype | Weerstandsverbruik rem | ||||||
Type installatie | Wandmontage installatie | ||||||
Aardingstype | Shell-aarding: aardingsweerstand ≤0,1Ω | ||||||
Monitoring functies | Rotatiesnelheid, huidige positie, accumulatie van opdrachtpuls, positionele afwijking, motorstroom, frequentie van opdrachtpuls, bedrijfsstatus, ingangs- en uitgangsterminalsignaal | ||||||
Bescherming functies | Oversnelheid, hoofdvoeding overspanning / onderspanning, overstroom, overbelasting, remafwijking, encoderafwijking, positietolerantie | ||||||
Display en bediening | 5-cijferig LED-display met 4 toetsen | ||||||
Werkomgeving | Temperatuur | Bedrijfstemperatuur: 0-55 ℃ / Opslagtemperatuur: -20 ℃ tot 80 ℃ | |||||
Vochtigheid | Minder dan 90% (geen condensatie) <90% (niet=""> | ||||||
vibratie | <0,5 g="" (4,9="" m="" ∕="" s²),="" 10-60="" hz="" (niet-continue=""> | ||||||
Service:
ECON biedt van begin tot eind technische service en biedt een jaar garantie. Elk probleem, kan een e-mail sturen naar onze technisch ingenieur en verkoop, of rechtstreeks chatten op onze website.
Betaling en levering:
ECON ondersteunt T / T, Paypal, Western Union om betalingen te verrichten. We kunnen EXPRESS-, LUCHT- en ZEE-verzending regelen, we hebben een professioneel team om logistiek af te handelen.
