Uitgerust met een professionele 2-fase stappenmotorcontrollerfabriek, is het een toonaangevende fabrikant en leverancier van 7.2a io-besturingsstappenmotorstuurprogramma's.

Producteigenschappen

●Nieuwe 32-bit DSP-technologie

●Ultra laag trillingsgeluid

●Ingebouwde hoge segmentatie

●Parameter power-on auto-tuning-functie

●De variabele stroomregeling vermindert de opwarming van de motor aanzienlijk

●De stroom wordt automatisch gehalveerd als de bestuurder stilstaat

●Drive 4, 6, 8 leidt stappenmotor in twee stadia

●Optische isolatie differentiële signaalingang of IO-ingang op hoog en laag niveau

●Eén bestuurder kan twee motoren aandrijven, met een goede synchronisatie van het motortoerental

●De huidige instelling is handig en kan willekeurig worden gekozen tussen 2.1-7.2A

●Het instelbereik van het snelheidssegment is 40-900RPM

●Met overspanning, onderspanning, overstroom en andere beveiligingsfuncties

Elektrische productspecificaties

Parameters	EO860AH-IO
Parameters	min	Typisch	Max	Eenheid
Uitgangsstroom [PK]	0.1	-	7.2(6.0 RMS)	A
Voedingsspanning	24	48	75	Vac
Stuursignaalpoort e-niveau Spanning	4.5	5	24	Vdc
Logische signaalstroom	6	10	16	mA
Ingangssignaal Minimale pulsduur	1.5	-	-	ons
Snelheidsbereik	40		900	RPM
Isolatie weerstand	100	-	-	MΩ

Productdiagram

QQ20230124164805

Productdimensie (EENHEID: mm)

HUIDIGE INSTELLING

1）Werk(dynamische) huidige instelling

Uitgang piekstroom	Uitgangsgemiddelde stroom	SW1	SW2	SW3	Huidige instelling
Standaard[2.0A]		AAN	AAN	AAN	Wanneer SW1, SW2, SW3 zijn ingesteld op UIT/UIT/UIT, kan de vereiste stroom worden ingesteld met pc-software, de maximale waarde is 7,20A en de resolutie is 0.1A. Indien niet ingesteld, is de standaard stroom 2.0A.
3.08A	2.57A	UIT	AAN	AAN
3.77A	3.14A	AAN	UIT	AAN
4.45A	3.71A	UIT	UIT	AAN
5.14A	4.28A	AAN	AAN	UIT
5.83A	4.86A	UIT	AAN	UIT
6.52A	5.43A	AAN	UIT	UIT
7.20A	6.00A	UIT	UIT	UIT

2）Stilstaande (statische) huidige instelling

De ruststroom kan worden ingesteld met de SW4 DIP-schakelaar, UIT betekent dat de ruststroom wordt ingesteld op de helft van de dynamische stroom, en AAN betekent dat de ruststroom gelijk is aan de dynamische stroom. Bij algemeen gebruik moet SW4 op UIT worden gezet om de warmteontwikkeling van de motor en driver te verminderen en de betrouwbaarheid te verbeteren. Nadat 400 ms van de pulstrein stopt, wordt de stroom automatisch teruggebracht tot ongeveer de helft (60 procent van de werkelijke waarde) en wordt de calorische waarde theoretisch verlaagd tot 30 procent

Snelheidsinstelling

[RPM]	SW5	SW6	SW7	SW8	Beschrijving
Standaard[40]	AAN	AAN	AAN	AAN	Wanneer SW5, SW6, SW7, SW8 allemaal AAN zijn, neemt het schijfsnelheidssegment de interne standaardsnelheid van de schijf over: de gebruiker stelt de motorsnelheid in via de pc-software ProTuner of STU debugger, de minimumwaarde is 1, de resolutie is 1 , en de maximale waarde is 1200 RPM.
50	UIT	AAN	AAN	AAN
60	AAN	UIT	AAN	AAN
70	UIT	UIT	AAN	AAN
80	AAN	AAN	UIT	AAN
90	UIT	AAN	UIT	AAN
100	AAN	UIT	UIT	AAN
150	UIT	UIT	UIT	AAN
200	AAN	AAN	AAN	UIT
250	UIT	AAN	AAN	UIT
350	AAN	UIT	AAN	UIT
450	UIT	UIT	AAN	UIT
550	AAN	AAN	UIT	UIT
650	UIT	AAN	UIT	UIT
750	AAN	UIT	UIT	UIT
800	UIT	UIT	UIT	UIT

Zelfafstemmende functie

De bestuurder kan de motorparameteridentificatie en de zelfafstemming van de interne aanpassingsparameters binnen 400 ms na het inschakelen automatisch voltooien; wanneer de motor, de voedingsspanning en andere omstandigheden veranderen, voert u een zelfafstelling uit, anders kan de motor abnormaal werken.Merk op dat IO-besturing op dit moment niet kan worden ingevoerd, het richtingssignaal mag niet worden gewijzigd en het vrijgavesignaal kan niet worden aangesloten.

Opmerking: dit type driver heeft de functie van automatische afstemming van opstartparameters en kan ook overeenkomen met parameters voor de gespecificeerde motor.

Populaire tags: 7.2a io control stepper driver, fabrikant, leverancier, fabriek

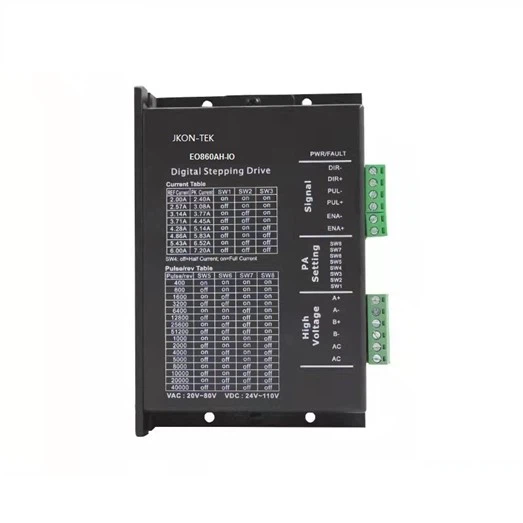

7.2A IO-besturing Stepper-stuurprogramma
